YRT轴承
类型: YRT轴承
规格: 50-1000MM
材质: 轴承钢
颜色: 银色
品牌: 国产
产品详情


YRT轴承的介绍


YRT轴承由一个推力/向心座圈,一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。 L形座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

中文名:YRT转台轴承。英文名:Rotary table bearings




滚动体为滚子或滚针的转台轴承:


YRTRTCYRTSYRTMYRTSM系列 推力/向心组合轴承


Axial/radial BearingsYRTSYRTMYRTSM系列相比YRT的含义:


S:   speed (高转速)


M: 集成角度测量系统


SM: 高转速并集成角度测量系统


—————————————————————


滚动体为钢球的转台轴承:ZKLDF转台轴承(推力角接触球转台轴承)

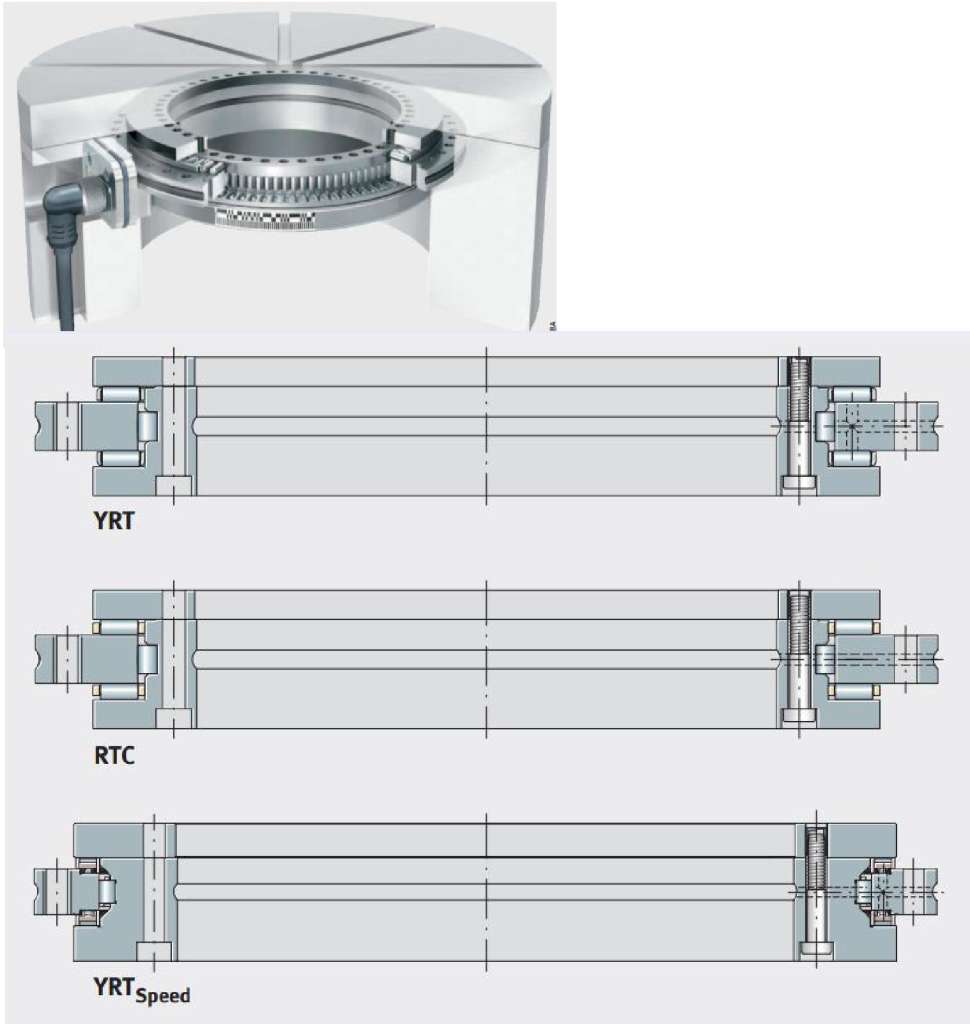

各类转台轴承的剖视图和特点

轴承特点:


1、高精度:精度可达到P4P2级;


2、高刚性:该系列轴承均带有预载荷;

3、高承载:可承受轴向载荷、径向载荷、倾覆载荷。


4、高转速:YRTS系列轴承可应用于转速较高的工作场合。适用范围:被广泛应用于精密回转台立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。



这种即装即用预填润滑脂的单元具有非常高的刚度、承载能力和运转精度。可以承受径向载荷、双向轴向载荷以及倾覆力矩,并且无游隙。这种轴承有几个系列。对于低速、短运转周期的应用,如分度工作台及回转铣头,最适合的轴承一般是YRT系列。对于需要相对较低摩擦但相对高速的场合,可应用RTC轴承。对于更高精度的要求,也提供轴向跳动公差更严格的这类轴承。对于直接驱动轴的轴承布置,提供有YRTSpeed系列。它的极限速度非常高,并且整个转速范围内的摩擦力很低并且均一,这些轴承尤其适合与力矩电机一起使用。



带有集成角度测量系统的YRTMYRTSM 的转台轴承,在机械结构上与 YRT YRTS系列一致,但是另外带有角度测量系统。


测量系统通过非接触方式的磁栅测量角度,测量精度可达几秒。



转台轴承的极限转速和倾覆刚度



垫圈


YRT转台轴承的型号标示方法和后缀意义


L-形圈不带支撑圈的转台轴承


对于不带支撑环的 L -型圈,轴承型号为:


YRT <内径> RTC <内径>。例如:YRT 50 或者 RTC 50 . 内径50mm

—————————————————————————————————————


L-形圈带支承圈的转台轴承


对于有支撑圈的 L-形圈,轴承型号为:


YRT <内径> VSP


RTC <内径> T52EB

■对于具有更严格轴向和径向跳动公差的RTC 轴承,

轴承型号为: RTC <内径> T52EA


对于带有支撑圈的转台轴承,其型号带有后缀 VSPT52EB或者T52EA


YRT RTC轴承的L-形圈的整个表面可以完全支撑或不支撑。如果L形圈得到支撑,那么轴承的抗扭刚性会更高,轴承的摩擦力矩会显著升高。



■ 支撑圈的高度至少应是轴承定位轴圈高度的两倍。支撑圈不属于轴承范围产品。


—————————————————————————————————————


ZKLDF 系列轴承的刚度和摩擦力矩不受支撑圈影响。


下面让我们直观的认识一下转台轴承



CRB 交叉滚子轴承
